頂擊篩

頂擊篩介紹

      頂擊篩又稱頂擊式標準振動篩，是試驗篩篩分設備中的一種小型試驗機械，常用于驗篩檢測粒度的專用設備，結構主要由機座、篩具與傳動機構等部分組成，適用于普通磨料粒度組成檢查、超硬材料生產分級及料度組成檢查。

      大漢機械生產的頂擊篩主要有兩種，一種是藍色的，其性能設備都是相同的，不同的就是外觀的不同。

頂擊篩工作原理：

       拍擊篩電機通過同步帶，帶動齒輪變速后使主軸轉動，主軸帶動偏心輪使滑板帶動試驗篩左右搖動，同時帶動頂桿齒輪轉動，頂擊拍錘，拍擊試驗篩，使試驗篩、分樣篩中的物料篩分。

頂擊篩結構：

  裝篩格部分：作一次定位。把試驗篩在托盤上好放，調整到便于裝卸的位置，將絲桿下面的羅母擰緊。將Φ200試驗篩托盤兩側的頂絲擰緊。

  潤滑部分：有人工潤滑和自動工潤滑兩種。 機體上部有4個注油孔，為人工定時注油。潤滑各摩擦件。 自動潤滑，向機座內注入一定高度的潤滑機油，當轉動軸轉動時，給油環把潤滑油送到各個需要潤滑的位置。

  在使用前注意給油箱加油，由于各個廠家生產的工藝不同，加油數量應該根據油窗位置情況而定。

  自動停車裝置：由撥動開頭、按鈕、中間繼電器、時間繼電器組成。定時多少調時間繼電器上的±±鍵即可。

  接電源試機：電控盒上的線接入電源，開車前將拍塊下面的頂桿提起，看電動機的回轉方向與紅頭的指向是否相同，相同時方可放下頂桿。本機安裝在有地腳螺栓的水平基礎上，按電工規程安裝電路與接地。接通電源開機前將拍塊下面的頂桿提起。電機的轉向與電機上的紅箭頭方向相同時方可將頂桿放下來。 機器換位置，換電源時都要這樣做。

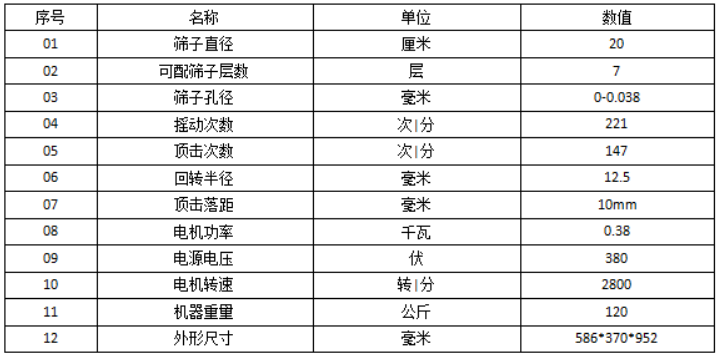

頂擊篩技術參數：
